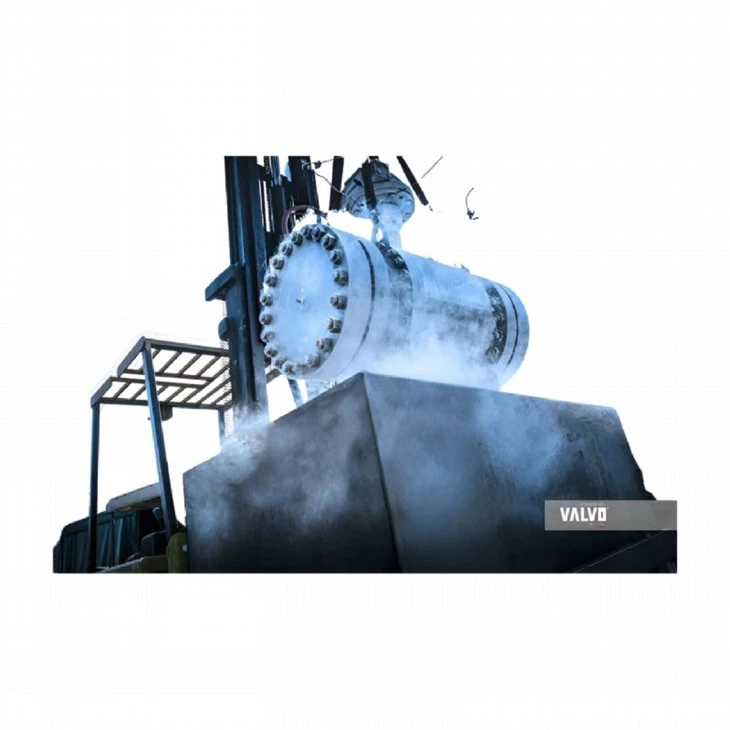

극저온 볼 밸브

극저온 볼 밸브는 극저온 및 극저온 어플리케이션을 위해 제조됩니다. 밸브는 액체가 끓고 가스로 전환되도록 하여 극저온 액체가 스템 패킹에 도달하는 것을 방지하는 통합 보닛 확장으로 설계되었습니다. 이를 통해 확장을 따라 에너지 손실이 최소화되고 밸브가 오작동하는 것을 방지합니다. 밸브의 구조적 무결성은 온도 변화로 인해 발생하는 내부 구성 요소의 열 변형을 최소화하여 중요한 LNG 필드에서 밀폐형 차단을 위한 최고 수준의 성능을 보장합니다.

밸브 설계

BS 6364, MESC 77/200, ISO 28921‐1 및 고객 요구 사항을 기반으로 함

온도 범위

-320 ~ 212도 F(-196 ~ 120도)

크기

NPS 1-30 (DN 25-750)

압력 등급

영어: ASME 150 - ASME 900

면 대면

API 6D 표준에 따라

연결 종료

RF, RTJ는 B16.5 및 B16.47에 따름
BW, B16.25에 따라 맞대기 용접

재료:

저온탄소강, 스테인리스강, 듀플렉스, 슈퍼 듀플렉스, 인코넬.

차체 디자인

단조 볼트 2피스 및 3피스

좌석 디자인

볼과 좌석에 단단한 표면이 있는 부드럽거나 금속 좌석
체액이 체강에 갇히는 것을 방지하기 위한 좌석 디자인

특징

순수 그래파이트의 2차 씰
안티 정전 장치
폭발 방지 스템
립씰 구성
낮은 휘발성 배출 스템 패킹이 가능합니다.
저온 및 극저온 서비스를 위한 확장된 보닛

운영자

매뉴얼: 자물쇠가 달린 렌치 또는 기어
작동 방식: 공압/유압/전기

테스트 및 인증

BS 6364, MESC 77/200, ISO 28921‐1 검사 및 테스트 준수

API 6FA/607에 따라 방화 및 방화 테스트 완료
IEC61508에 따른 SIL 3 인증
ISO15848에 따른 휘발성 배출
영어: PED 2014/68/UE
