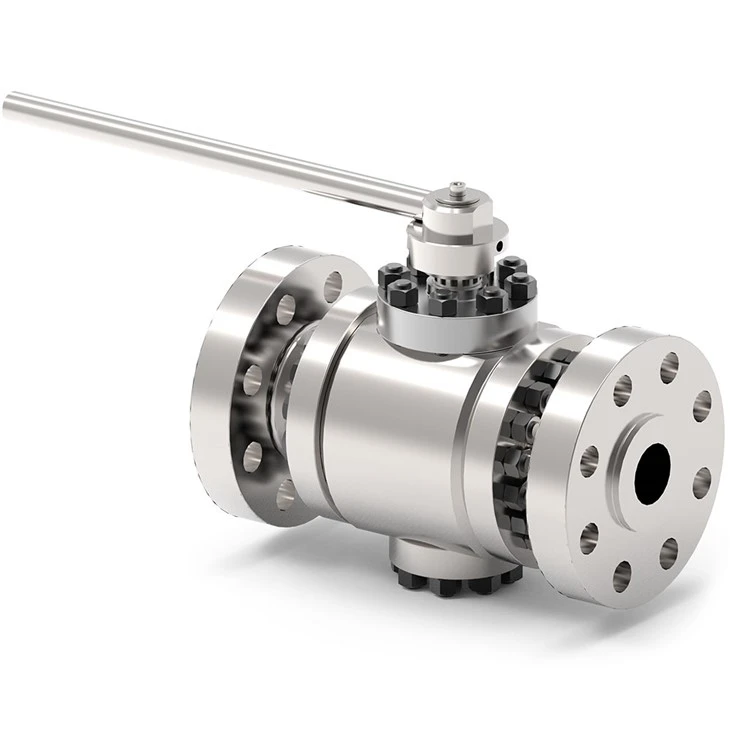

1피스 더블 블록&블리드 볼 밸브

밸브는 이중 밀봉 설계를 가지고 있습니다. 즉, 두 개의 독립적인 밀봉 쌍이 동시에 작동하며 각각은 안정적인 밀봉 효과를 제공합니다. 이 설계는 밸브의 밀봉 성능을 크게 향상시키고 극한 조건에서도 매체 누출을 효과적으로 방지할 수 있습니다. 이중 밀봉 설계는 밸브가 닫힐 때 두 개의 독립적인 밀봉 표면이 동시에 기능하여 유체 제어에 이중 안전을 제공한다는 것을 의미합니다. 이는 단일 밀봉 표면의 결함으로 인한 매체 누출 위험을 줄입니다.

밸브 디자인

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

온도 범위

-58 ~ 392도 F(-50 ~ 200도)

크기

NPS 1-12(DN 25-300)

압력 등급

ASME 150 - ASME 2500

대면

API 6D 표준에 따름

최종 연결

B16.5 및 B16.47에 따른 RF, RTJ
BW, B16.25에 따른 맞대기 용접
SW, B16.11에 따라 소켓 용접됨

재료

저온 및 저합금 탄소강

스테인레스 스틸, 듀플렉스 및 슈퍼 듀플렉스

니켈 합금, 티타늄

바디 디자인

단조 및 주조 볼트 체결식 2피스 및 3피스

좌석 디자인

볼과 시트에 단단한 표면이 있는 연성 또는 금속 시트
더블 피스톤 시트
복합 좌석

특징

더블 블록 앤 블리드 설계(DBB)
순수 흑연 소재의 2차 씰
정전기 방지 장치
안티 블로우 아웃 스템
시트 및 스템에 긴급 실런트 주입 가능
저비산 배출 줄기 포장 가능
O-링/립 씰 및 흑연 구성
모든 동적 밀봉 영역 또는 모든 습식 부품에 CRA 오버레이 사용 가능
저온 및 고온용 확장 보닛 사용 가능

연산자

수동: 자물쇠가 있는 렌치 또는 기어
작동: 공압/유압/전기

테스트 및 인증

API 6D, ISO 5208, API 598 검사 및 테스트 준수
API 607에 따라 화재 안전 및 화재 테스트를 거쳤습니다.
IEC61508에 따른 SIL 3 인증
ISO15848에 따른 비산 배출
PED 2014/68/UE
