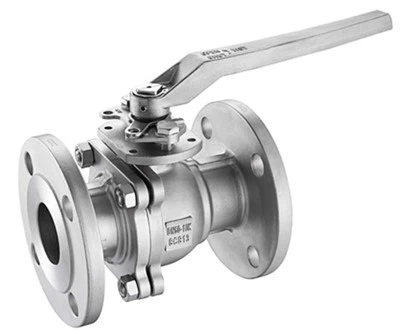

폭발 방지 스템 볼 밸브

폭발 방지 스템 플로팅 볼 밸브는 API 6D에 따라 제조됩니다. 밸브는 중/저압 작업 조건에 적합한 작은 직경의 단조 볼트 2피스 분할 바디 디자인으로 구성됩니다. 간단한 디자인이 특징인 밸브 시트는 바디에 직접 삽입됩니다.
상류 흐름 압력은 자유롭게 떠 있는 볼을 하류 시트에 밀어붙이고, 그 결과 압축이 완벽한 누출 없는 밀봉 솔루션을 제공합니다.
블로우아웃 방지 스템은 볼의 상단에 연결되어 있으며 1/4 회전만으로 밸브를 열고 닫을 수 있습니다.
재료 선택은 고객의 프로젝트 사양에 맞춰 완벽하게 맞춤화할 수 있으며, 공격적인 해상 환경과 부식성 및 연마성 유체에 적합한 향상된 기술 솔루션을 제공하는 여러 가지 고유한 기능을 갖추고 있습니다.



밸브 설계

API 6D 기반



온도 범위

-150 ~ 662도 F(-101 ~ 350도)



크기

NPS 1/2-6 (DN 15-150)



압력 등급

영어: ASME 150 - ASME 2500



면 대면

API 6D 표준에 따라



연결 종료

RF, RTJ는 B16.5 및 B16.47에 따름
SW, B16.11에 따라 소켓 용접



차체 디자인

단조/주조 볼트 2피스



좌석 디자인

볼과 시트에 하드페이싱이 있는 소프트 또는 금속 시트



특징

순수 그래파이트의 2차 씰
안티 스태틱 장치
안티 블로우 아웃 스템
양방향 밀착 차단
낮은 휘발성 배출 스템 패킹이 가능합니다.
O-링/립 씰 및 그래파이트 구성



운영자

매뉴얼: 렌치 또는 자물쇠가 달린 기어



테스트 및 인증

API 6D & ISO 5208 & API 598 검사 및 테스트 준수
API 6FA/607에 따라 방화 및 방화 테스트 완료
IEC61508에 따른 SIL 3 인증
ISO15848에 따른 휘발성 배출
영어: PED 2014/68/UE
